G5系列EtherCAT通信内置型AC伺服电机/驱动器 R88M-K, R88D-KN-ECT
高速度、高精度 G5系列控制器EtherCAT通信型
东莞市莞城街道及周边地区可当日送达，珠三角区域次日达。选型、报价与技术方案请咨询东莞市盈嘉自动化设备有限公司。
- 产品特点
- 产品规格
采用全闭环控制，确保高精度定位。
AC400V电压等级，全面拓宽了伺服驱动器的系 统和环境应对范围，甚至覆盖到大型设备。
安全设计和安全转矩OFF (STO)功能。
即使是刚性较低的系统，也可有效抑制加速/减速 时的振动。
AC伺服电机

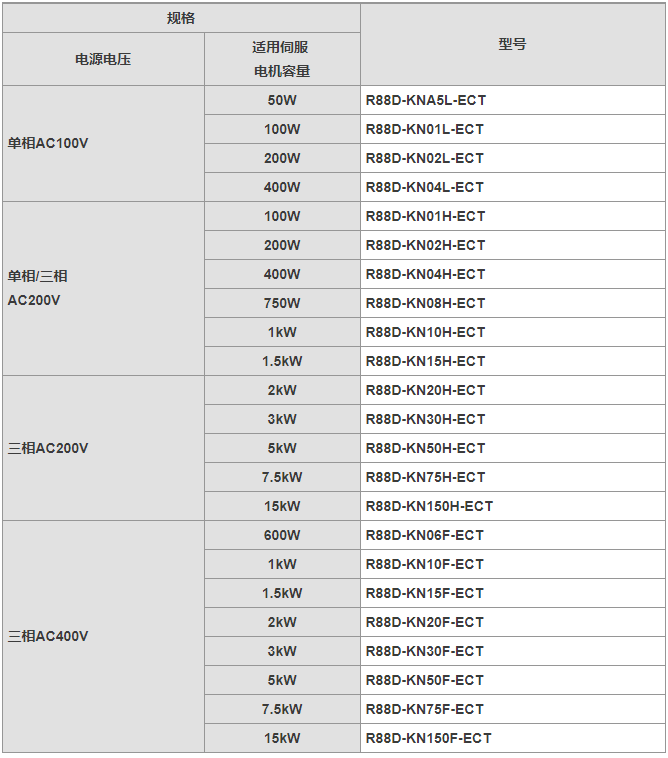

EtherCAT通信型
注： 将驱动器连接至NJ5系列机器自动化控制器时，建议使用单元版本不低于
2.1的EtherCAT通信内置型驱动器R88D-KN□□□-ECT。
AC伺服电机
<圆柱型>

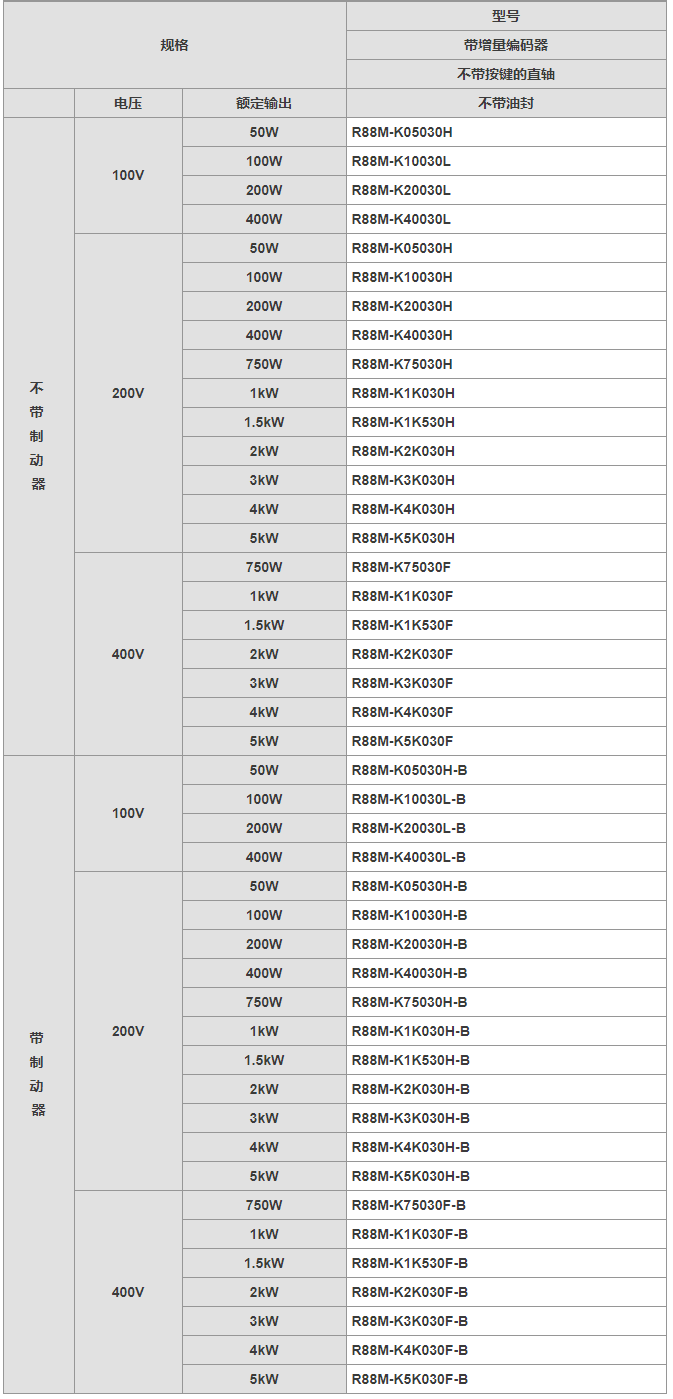

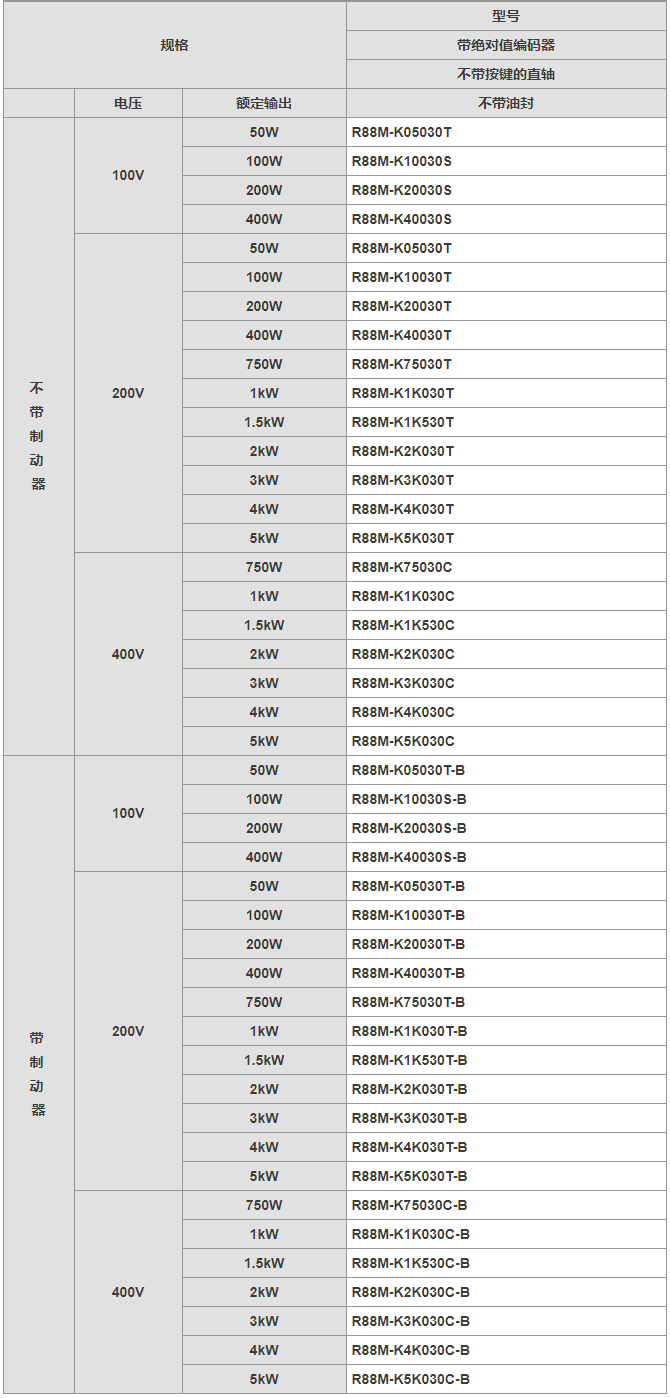

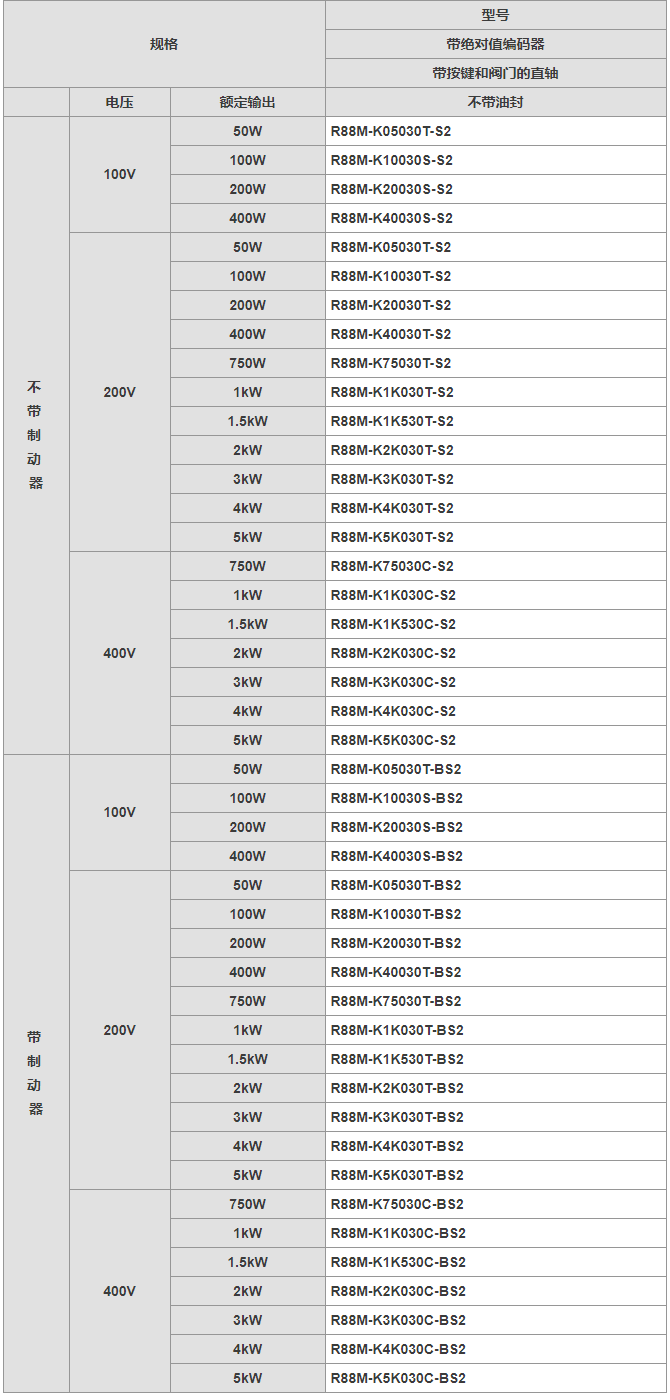

3,000转/分钟伺服电机
注： 可选择带油封的型号。
注： 可选择带油封的型号。
注： 可选择带油封的型号。
注： 可选择带油封的型号。

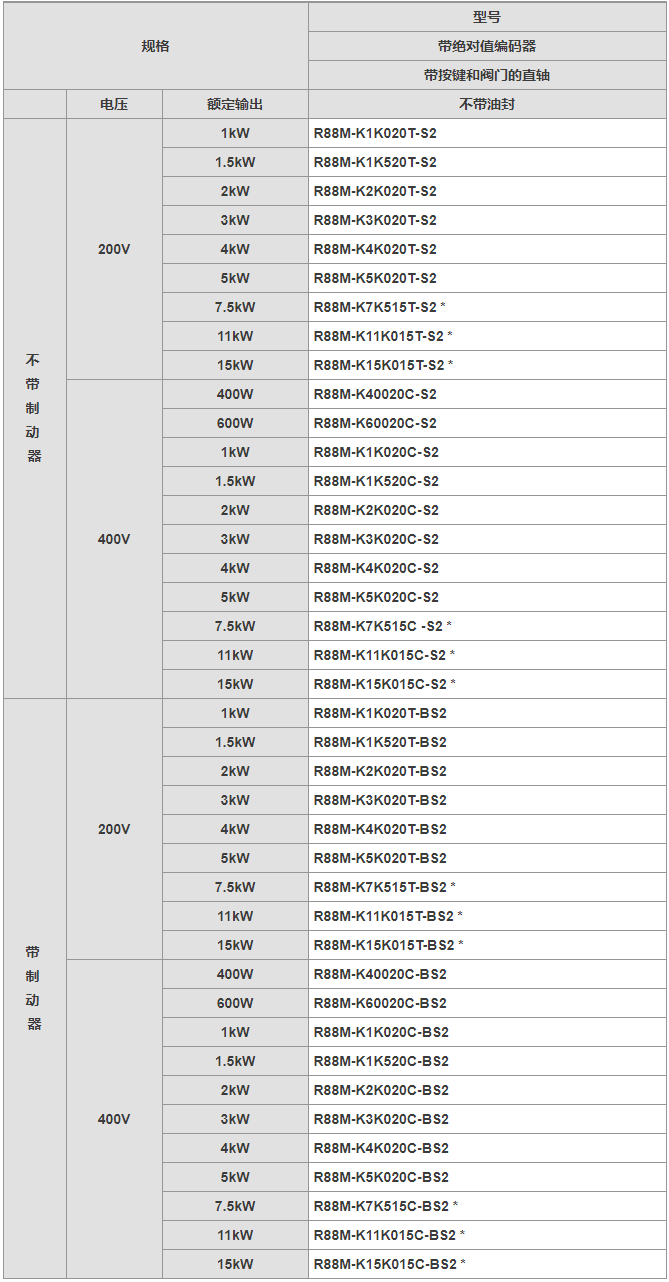

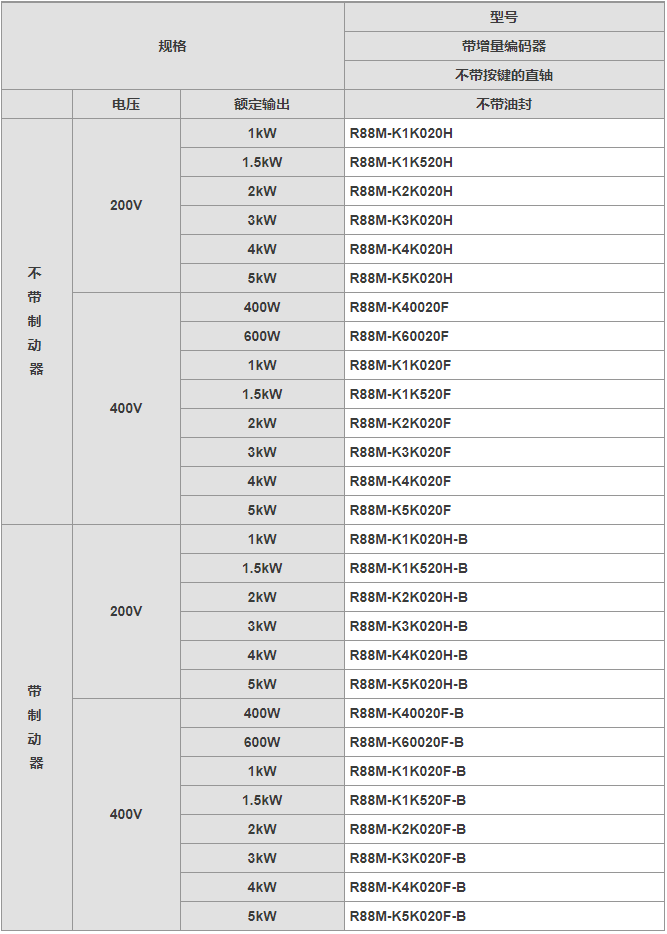

2,000转/分钟伺服电机
注： 可选择带油封的型号。
注： 可选择带油封的型号。
注： 可选择带油封的型号。
* 额定速度为1,500转/分钟。
注： 可选择带油封的型号。
* 额定速度为1,500转/分钟。

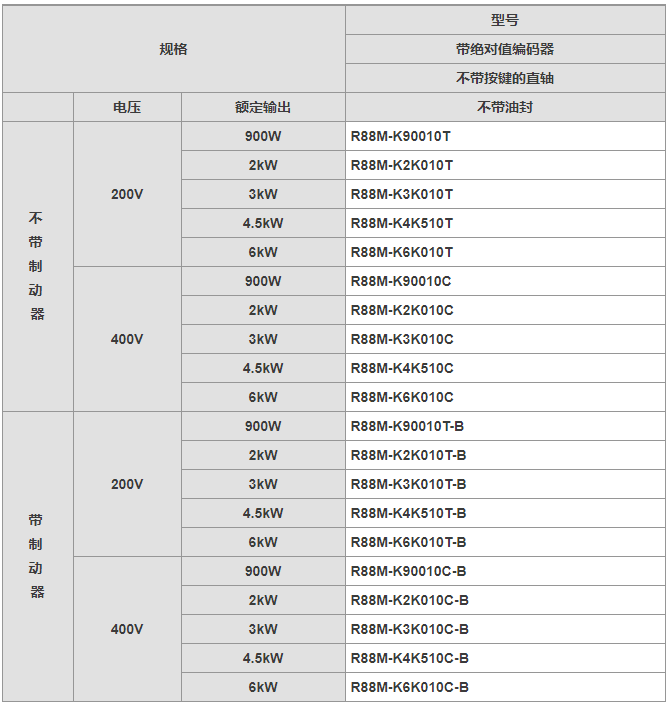

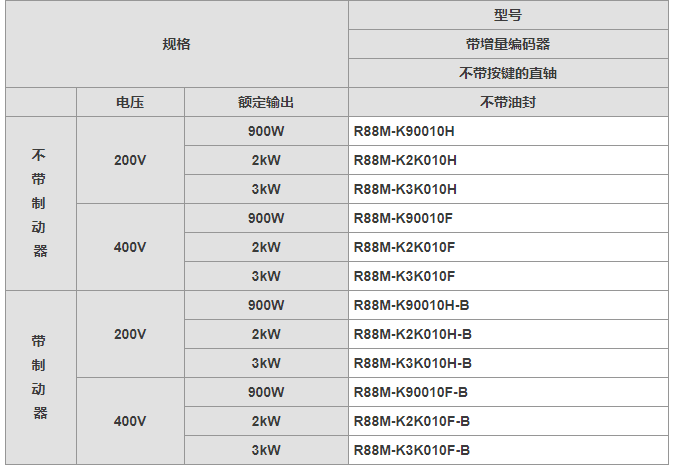

1,000转/分钟伺服电机
注： 可选择带油封的型号。
注： 可选择带油封的型号。
注： 可选择带油封的型号。
注： 可选择带油封的型号。

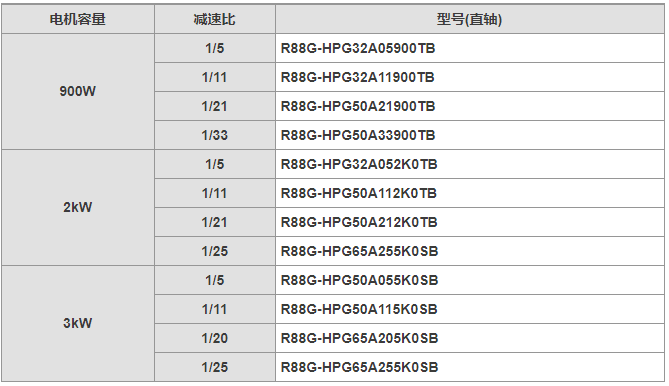

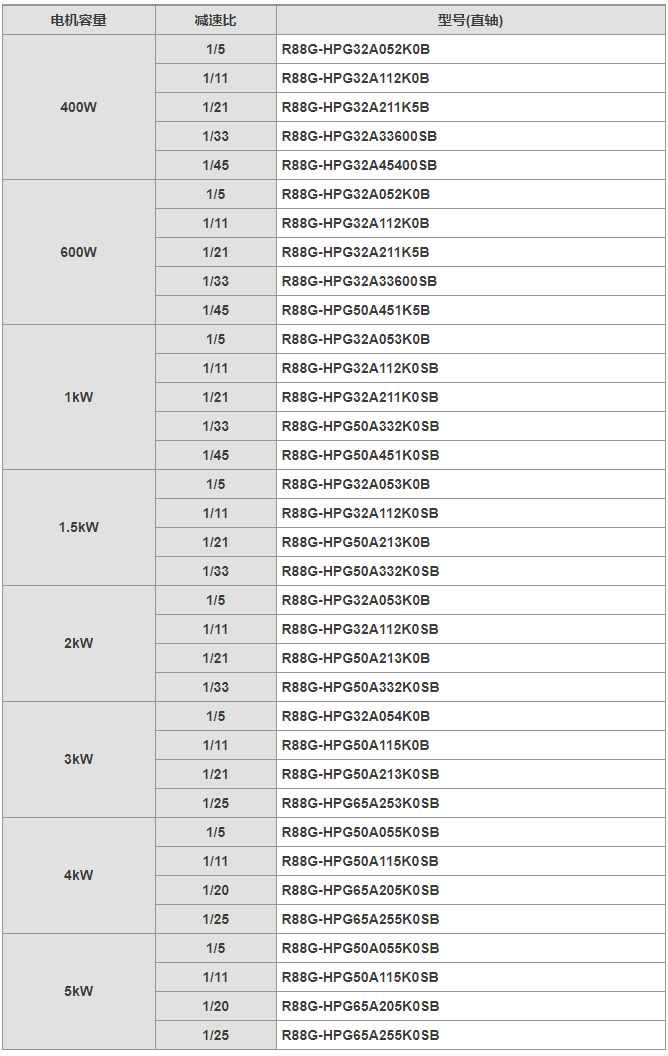

减速器（齿隙 = 3' Max/齿隙 = 15' Max）
齿隙 = 3' Max
<圆柱型>

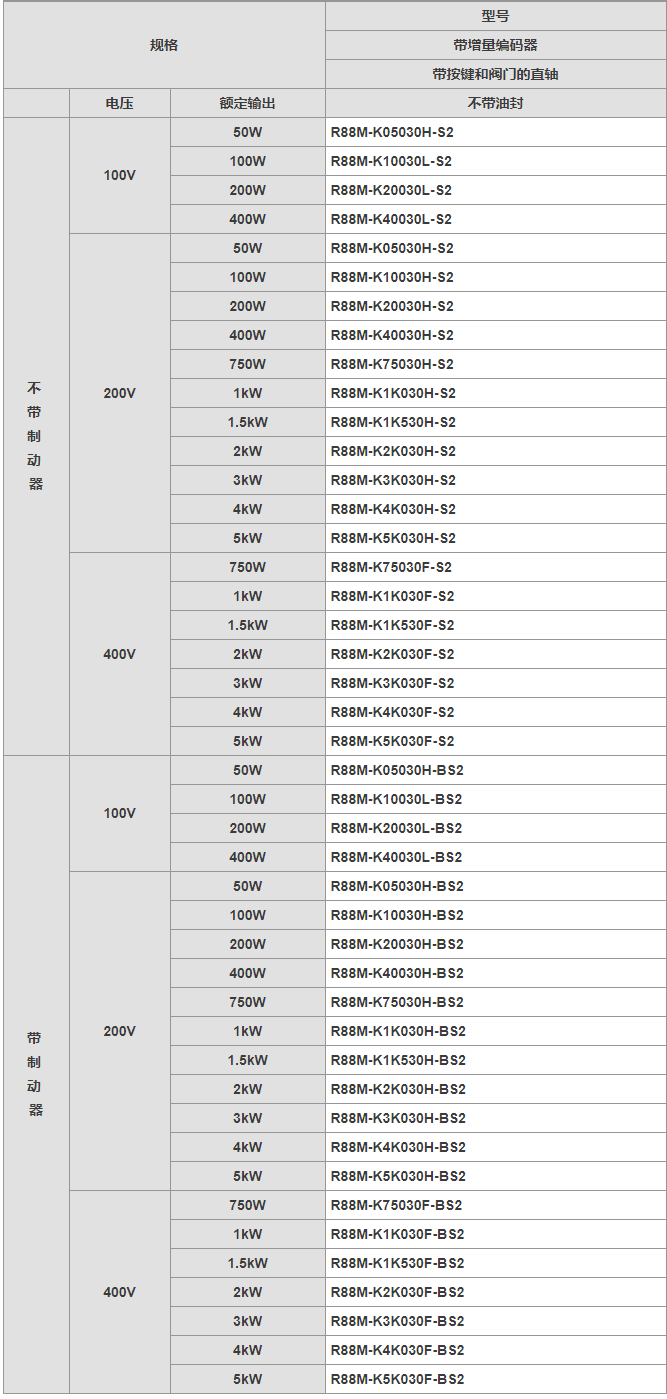

3,000转/分钟伺服电机
[不带按键的直轴]
注1. 标准型轴形状为直轴。
2. 订购直轴带按键的伺服电机时，在型号后方形空格指示的位置加上“J”。

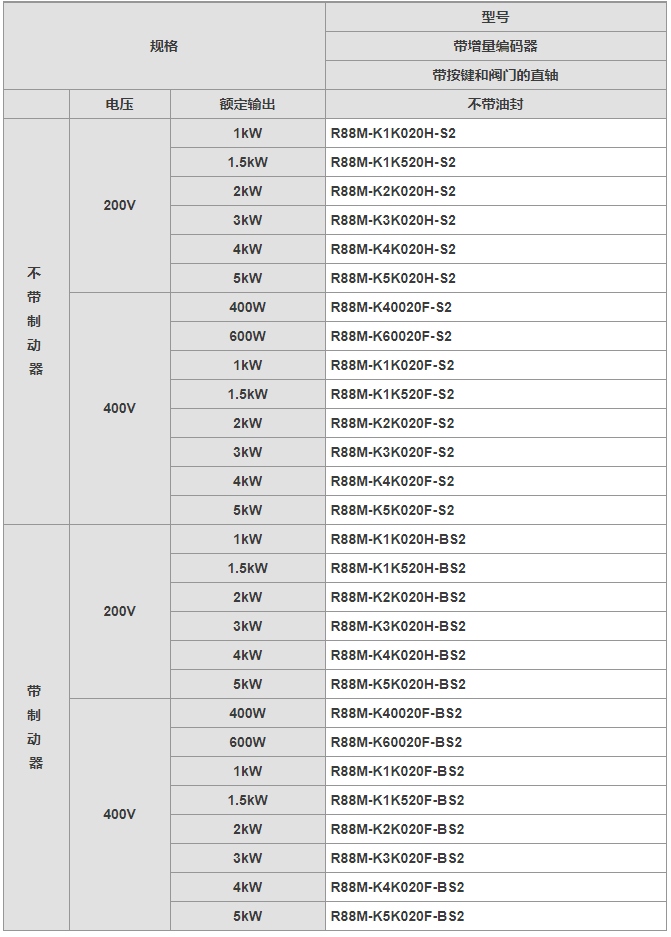

2,000转/分钟伺服电机
[不带按键的直轴]
注1. 标准型轴形状为直轴。
2. 订购直轴带按键的伺服电机时，在型号后方形空格指示的位置加上“J”。

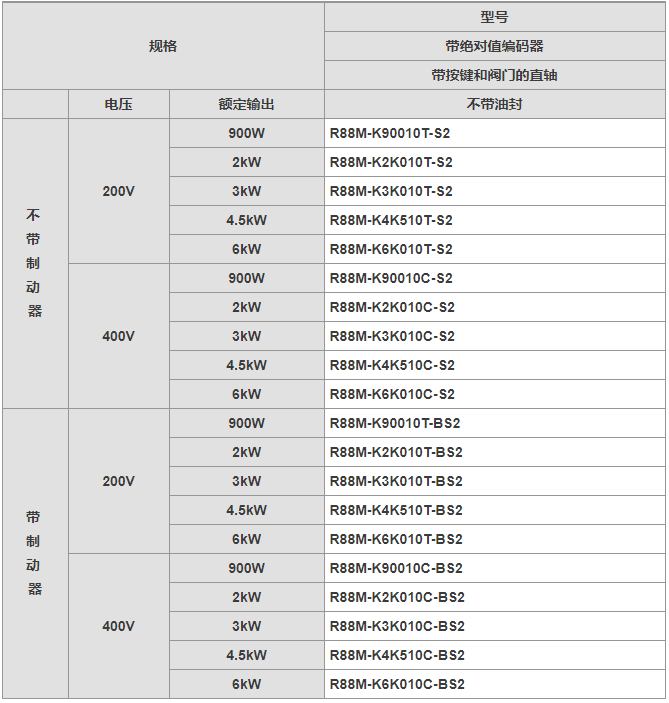

1,000转/分钟伺服电机
[不带按键的直轴]
注1. 标准型轴形状为直轴。
2. 订购直轴带按键的伺服电机时，在型号后方形空格指示的位置加上“J”。
齿隙 = 15' Max
<圆柱型>

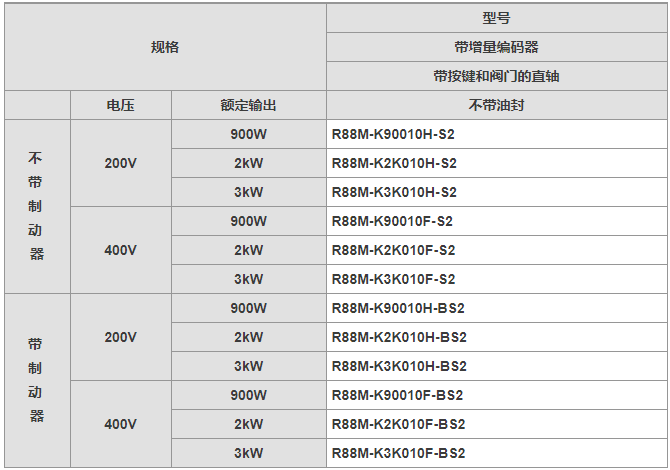

3,000转/分钟伺服电机
[带按键的直轴]
附件和电缆
连接电缆（动力电缆、制动器电缆、编码器电缆）
<非柔软电缆>

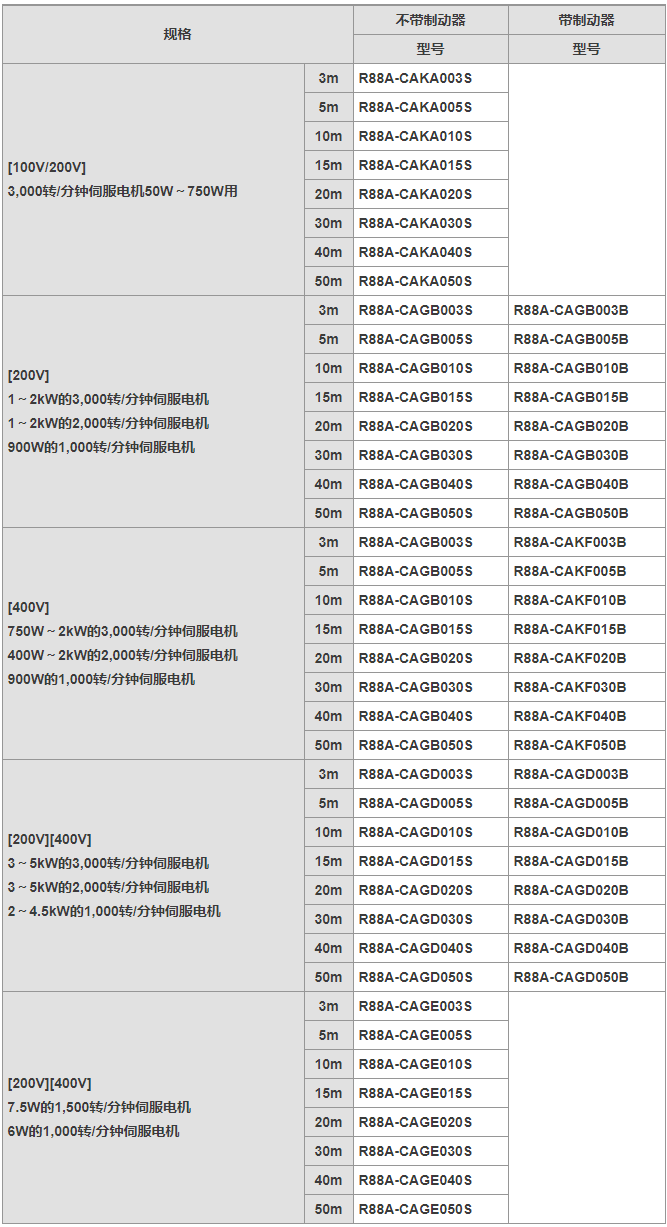

动力电缆
注1. 使用100V和200V的3,000转/分钟伺服电机时， 50W～750W伺服电机和6kW～15kW伺服电机应配备不同的动力用连接器和制动器用连接器。使用带制动器的
伺服电机时，需要分别使用2根电缆：一根为无制动器的动力电缆，另一根为制动器电缆。
2. 有关11kW或15kW伺服电机的非柔软动力电缆，请参见G5系列操作手册自行配制电缆。

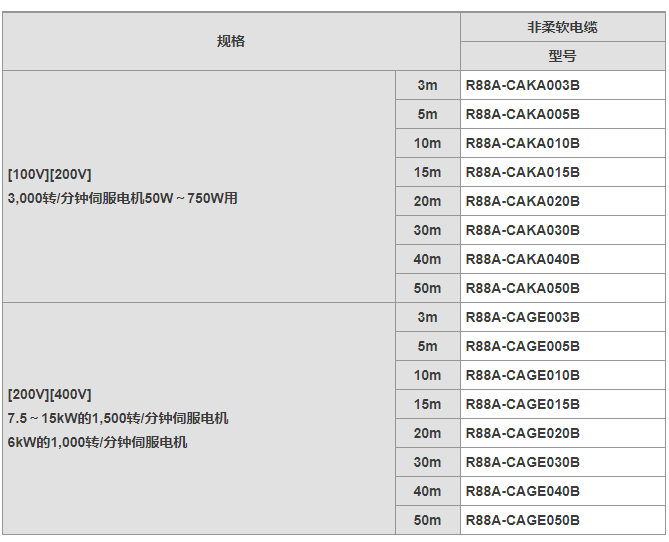

制动器电缆

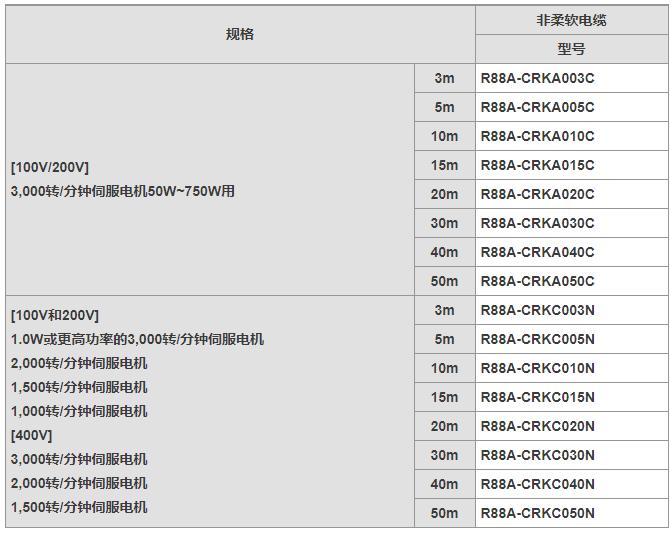

编码器电缆
<柔软电缆>

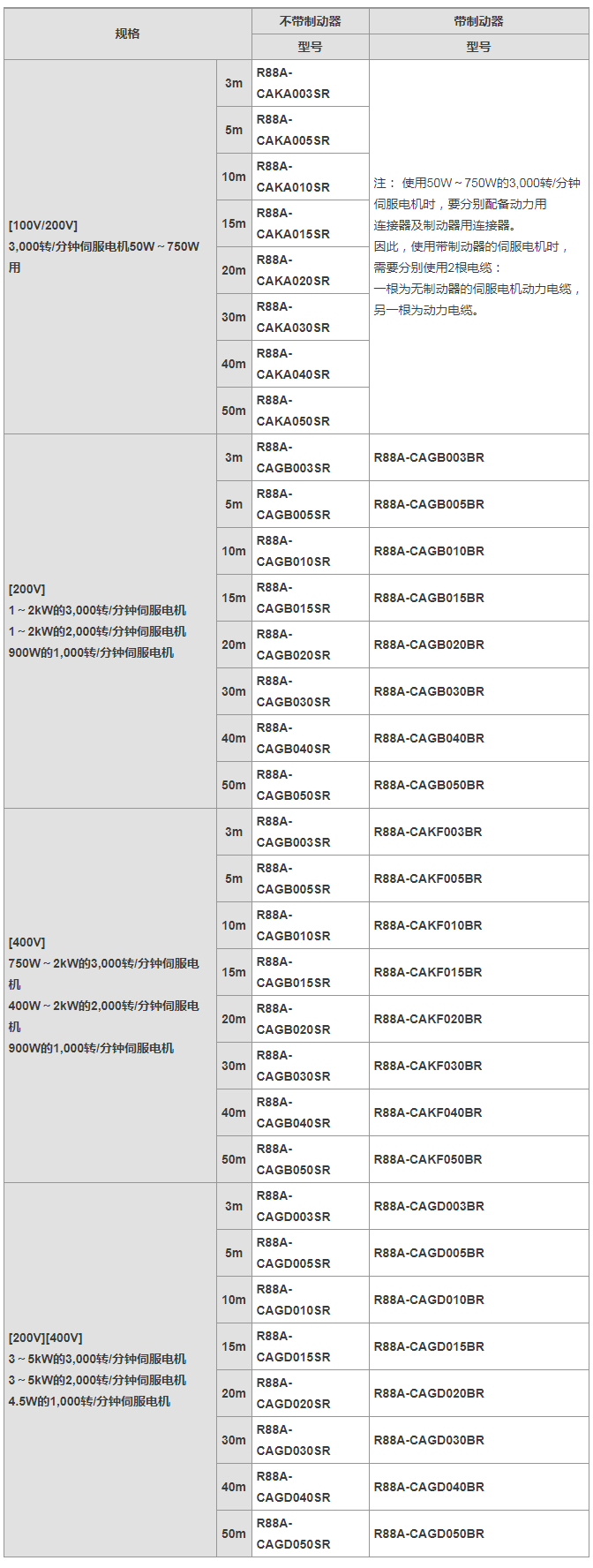

动力电缆
注1. 使用100V和200V的3,000转/分钟伺服电机时， 50W～750W伺服电机和6kW～15kW伺服电机应配备不同的动力用连接器和制动器用连接器。使用带制动器的伺服
电机时，需要分别使用2根电缆：一根为无制动器的动力电缆，另一根为制动器电缆。
2. 有关11kW～15kW伺服电机的柔软动力电缆，请参见Catalog中的G5系列操作手册自行配制电缆。
有关6kW～7.5kW伺服电机的柔软动力电缆，请参见Catalog中的G5系列操作手册自行配制动力电缆。

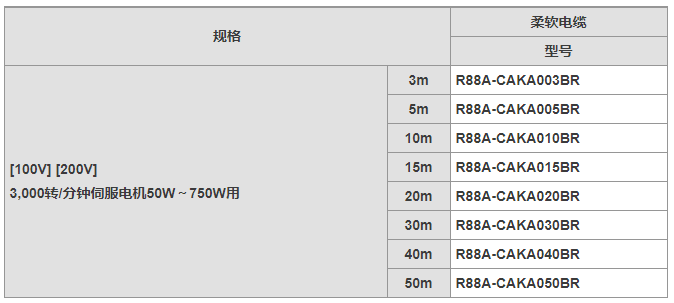

制动器电缆

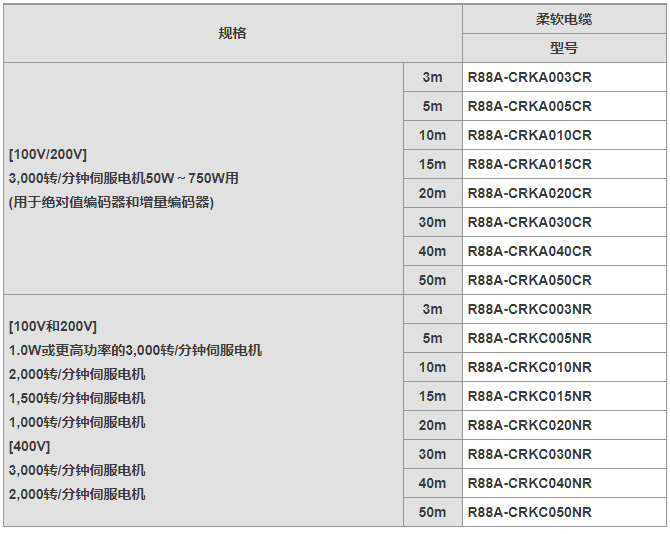

编码器电缆
注： 有关6kW～15kW伺服电机的柔软制动器电缆，请参见Catalog中的G5系列操作手册自
行配制制动器电缆。
电缆/连接器
绝对值编码器用电池电缆
绝对值编码器用备用电池
模拟监视器电缆

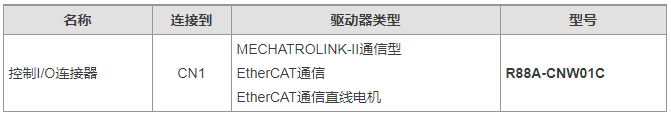

伺服驱动器连接器（共用）

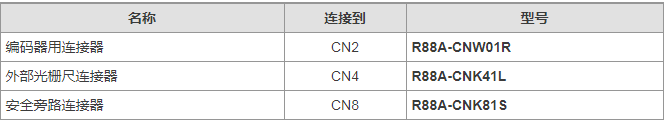

伺服驱动器连接器

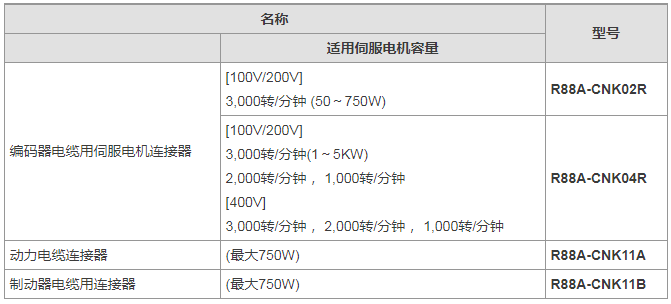

伺服电机连接器
